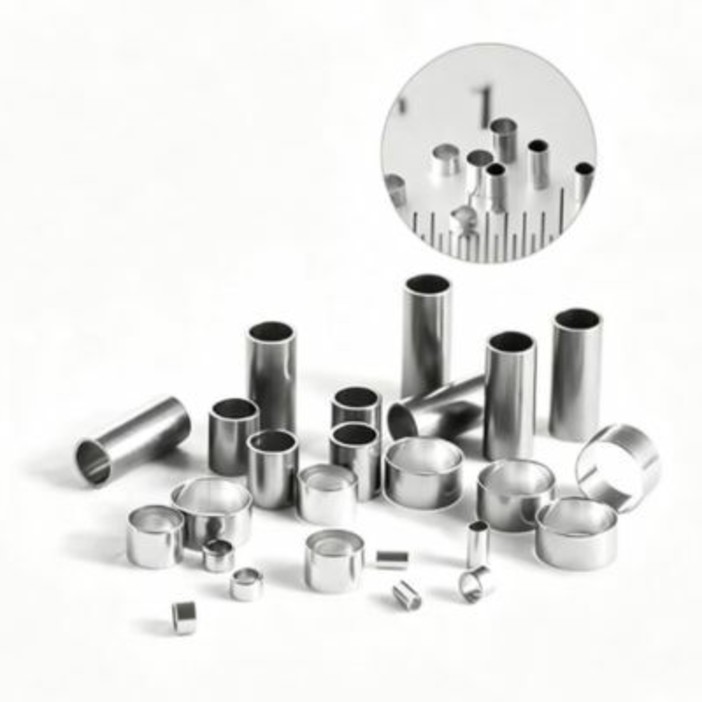

Nella medicina interventistica e nella localizzazione chirurgica di precisione, i marker band (anelli di marcatura) sono componenti di piccole dimensioni ma svolgono un ruolo fondamentale. Determinano se l'operatore può identificare chiaramente la posizione del dispositivo sotto raggi X, TAC o risonanza magnetica. Attualmente, i materiali più comunemente utilizzati per i marker band in ambito clinico includono titanio, tantalio, platino, palladio e leghe platino-iridio. Le differenze tra questi materiali vanno ben oltre il semplice costo e influenzano profondamente la qualità dell'immagine, la compatibilità con le diverse modalità di imaging e persino la sicurezza a lungo termine del paziente.
Il divario naturale nella radiopacità: la densità determina la "luminosità"
La capacità di diversi materiali di essere visualizzati ai raggi X dipende innanzitutto dalla loro densità fisica e dal numero atomico. Il platino, il palladio e le leghe platino-iridio hanno densità estremamente elevate (il platino ha circa 21,45 g/cm³) e un numero atomico di 78, il che produce immagini più luminose e nitide in angiografia o fluoroscopia. Anche i marker band più piccoli rimangono chiaramente distinguibili, rendendo questi materiali universalmente riconosciuti come lo standard di riferimento per l'imaging interventistico.
Il tantalio, con una densità di 16,6 g/cm³, è leggermente inferiore al platino, ma il suo numero atomico (73) è anch'esso relativamente alto, offrendo un'ottima radiopacità che si avvicina molto a quella dei metalli del gruppo del platino ai raggi X. Al contrario, il titanio ha una densità di soli 4,5 g/cm³ e un numero atomico di 22, con una radiopacità naturale notevolmente inferiore. Se si utilizzano marker band in titanio puro, è spesso necessario aumentare lo spessore della parete o ricorrere a strutture speciali traforate o arrotolate per compensare la visibilità limitata, il che può rappresentare una sfida ingegneristica nella progettazione di dispositivi ultrasottili.
Il campo invisibile della compatibilità con la risonanza magnetica: artefatti e sicurezza
Con la crescente diffusione dei follow-up post-operatori con risonanza magnetica, la compatibilità dei marker band con questa tecnologia è diventata fondamentale. Il platino, il palladio e le leghe platino-iridio sono materiali non magnetici e generalmente sicuri in risonanza magnetica. Tuttavia, a causa della loro elevata conduttività elettrica e suscettività magnetica, possono causare significative perturbazioni locali del campo magnetico, manifestandosi come ampie perdite di segnale o artefatti di distorsione geometrica che possono interferire con la valutazione dei tessuti circostanti, come le pareti vascolari o i nervi adiacenti.
Il tantalio offre un vantaggio unico in questo ambito. Essendo un metallo paramagnetico con una suscettività magnetica molto inferiore a quella dei metalli del gruppo del platino, produce artefatti di dimensioni ridotte e deformazioni minime in risonanza magnetica. Questo rende il tantalio la scelta ideale per i pazienti che necessitano di frequenti follow-up di alta qualità con risonanza magnetica. Il titanio puro, invece, è un materiale debolmente magnetico o non magnetico e i suoi artefatti in risonanza magnetica si collocano a metà strada tra il tantalio e il platino, risultando complessivamente migliori rispetto al platino-iridio ma leggermente inferiori al tantalio.
Biocompatibilità e stabilità a lungo termine
Tutti i materiali sopra menzionati sono metalli riconosciuti come biocompatibili per uso medico, con buona resistenza alla corrosione e compatibilità tissutale. Tuttavia, esistono sottili differenze: platino, tantalio e titanio sono estremamente inerti nell'organismo, con un rilascio di ioni quasi nullo, e sono quindi adatti per impianti permanenti. Le leghe platino-iridio (contenenti generalmente dal 10% al 20% di iridio) migliorano la resistenza meccanica mantenendo eccellenti proprietà anticorrosione. Il palladio ha caratteristiche fisico-chimiche simili al platino, ma in alcuni ambienti fisiologici acidi o ricchi di cloruri la sua resistenza alla corrosione è leggermente inferiore; per questo motivo, in ambito clinico viene spesso utilizzato sotto forma di leghe del gruppo del platino piuttosto che come palladio ad alta purezza singolo.
Per le marcature permanenti (come quelle per stent e dispositivi di occlusione), il platino-iridio e il tantalio vantano la maggiore esperienza clinica a lungo termine. Per la localizzazione temporanea (come nei marker per biopsia mammaria), si utilizzano più frequentemente il titanio o marker compositi con rivestimenti riassorbibili, che riducono la ritenzione di corpi estranei dopo aver assolto la loro funzione.
Lavorabilità e adattabilità ai dispositivi
La scelta dei marker band è condizionata anche dal processo di fabbricazione del dispositivo. Il platino e le sue leghe sono relativamente morbidi, facili da modellare e crimpare, e sono quindi adatti per marker su cateteri o palloncini di piccole dimensioni. Le leghe platino-iridio, grazie all'aggiunta di iridio, presentano una durezza notevolmente superiore e una maggiore resistenza all'usura, risultando più indicate per zone soggette a attrito frequente o flessioni ripetute. Il tantalio, sebbene eccellente per la radiopacità, presenta un evidente incrudimento e una duttilità leggermente inferiore rispetto al platino, richiedendo maggiore attenzione nella formatura di precisione. Il titanio, invece, offre una buona elasticità ed effetto memoria (in determinati sistemi di leghe nichel-titanio), ma la sua superficie tende a formare uno strato di ossido compatto che richiede trattamenti speciali durante la saldatura o la crimpatura per garantire la tenuta della connessione.
Un quadro pratico per la decisione clinica
Nella pratica clinica, la scelta del materiale per i marker band può seguire una logica articolata su tre livelli:
In primo luogo, stratificare in base alla modalità di imaging dominante. Se la procedura si basa interamente sull'angiografia digitale a sottrazione (DSA) e richiede la massima nitidezza dell'immagine, dare priorità alle leghe platino-iridio o al tantalio. Se il principale mezzo di follow-up post-operatorio è la risonanza magnetica, il tantalio o il titanio ad alta purezza offrono vantaggi nel ridurre efficacemente gli artefatti.
In secondo luogo, distinguere tra impianto permanente e temporaneo in base allo scopo. Gli impianti permanenti dovrebbero privilegiare materiali inerti con comprovata esperienza a lungo termine, come il platino-iridio o il tantalio. Per i dispositivi temporanei o biodegradabili, si possono scegliere materiali a base di titanio o marker compositi polimerici per ridurre i costi e minimizzare i rischi potenziali a lungo termine.
In terzo luogo, bilanciare i costi una volta soddisfatti i requisiti prestazionali. I metalli del gruppo del platino sono costosi e soggetti a significative fluttuazioni di mercato, seguiti dal tantalio, con il titanio puro che rappresenta la soluzione più economica. Per i dispositivi prodotti in grandi volumi, come gli stent coronarici convenzionali e i cateteri periferici, i marker band in titanio o nitinol ottimizzati offrono un rapporto qualità-prezzo superiore pur mantenendo la sicurezza clinica. Per i dispositivi neurointerventistici di fascia alta o i prodotti che richiedono una miniaturizzazione estrema, la lega platino-iridio rimane la scelta privilegiata grazie alla sua impareggiabile densità radiografica e affidabilità di lavorazione.
In sintesi, nessun materiale singolo può soddisfare tutte le esigenze. Medici e ingegneri devono collaborare per definire chiaramente lo scenario applicativo, il percorso di follow-up e gli obiettivi di costo del dispositivo, individuando la corrispondenza più appropriata all'interno di questa famiglia di metalli ad alte prestazioni. Comprendere le differenze sostanziali tra questi materiali è il primo passo verso una selezione precisa.
Nella pratica della transizione ingegneristica, collaborare con un fornitore in grado di garantire una fornitura stabile di materiali con un rigoroso controllo di qualità conforme agli standard medici può fare la differenza. Stanford Advanced Materials (SAM) è un fornitore che merita attenzione: la sua linea di prodotti copre l'intera gamma di materiali per marker band medicali, tra cui titanio, tantalio, niobio, platino, palladio, platino-iridio, acciaio inossidabile e nitinol, offrendo soluzioni personalizzate in termini di dimensioni e prestazioni sia per la ricerca preclinica che per la produzione su larga scala.
