Perché il giunto a soffietto è la scelta per la trasmissione moderna

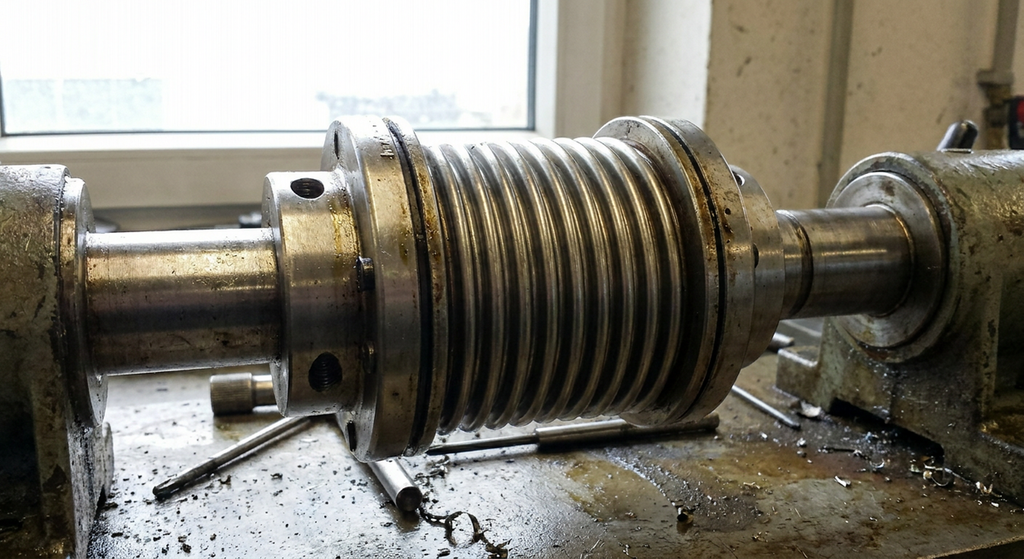

Quando si richiedono movimenti rapidi, controllo accurato e affidabilità nel tempo, il giunto a soffietto emerge come soluzione di riferimento nelle architetture di trasmissione più evolute. La sua struttura a soffietto metallico consente di trasmettere la coppia in modo preciso e ripetibile, riducendo al minimo le deformazioni elastiche indesiderate. In questo modo, gli azionamenti reagiscono in maniera pronta e prevedibile, con benefici tangibili su qualità del prodotto finito, rendimento energetico e durata dei componenti circostanti.
A differenza di altre tipologie, un giunto a soffietto di qualità è senza gioco e al tempo stesso capace di una elevata compensazione dei disallineamenti assiali, radiali e angolari. Ciò significa preservare cuscinetti e alberi, limitare vibrazioni e rumorosità e mantenere stabile la dinamica dell’intero sistema anche a regimi elevati. Inoltre, il basso momento d’inerzia di massa favorisce accelerazioni e inversioni rapide, assecondando cicli altamente dinamici e frequenti start-stop tipici delle servotrasmissioni.
Smartflex di Mayr®: struttura modulare e vantaggi concreti
Mayr® Antriebstechnik traduce questi principi nello smartflex, un giunto a soffietto metallico progettato per unire precisione e praticità d’uso. Il soffietto non è saldato né flangiato o incollato, ma fissato tra anelli di serraggio radiale e boccole di riduzione con foratura variabile: una costruzione modulare che semplifica la scelta, accelera l’approvvigionamento e ottimizza lo stoccaggio. L’installazione con innesto rapido riduce i tempi di fermo e consente di adattarsi ai diametri albero disponibili senza ricorrere a soluzioni su misura complesse. Per approfondire caratteristiche, varianti e disponibilità, scopri il giunto a soffietto smartflex direttamente sul sito Mayr®.
La combinazione tra parti di serraggio e soffietto conferisce allo smartflex un comportamento torsionalmente rigido e realmente senza gioco, ideale per trasmissioni altamente dinamiche ad alte velocità. Allo stesso tempo, la geometria del soffietto metallico assorbe scostamenti assiali, radiali e angolari, proteggendo la catena cinematica nelle fasi di montaggio e in esercizio. La gamma copre ampi intervalli di coppia e velocità, fino a valori elevati tipici di macchine ad alte prestazioni, con taglie e forature calibrate sulle esigenze reali; i dati esatti variano in funzione della dimensione selezionata, così da coniugare rigidità e leggerezza in ogni applicazione.
Dimensionamento e applicazioni: come ottenere il massimo
Per scegliere correttamente un giunto a soffietto, è fondamentale partire dalla coppia nominale richiesta e dalla velocità massima del sistema, includendo i picchi dinamici. Occorre poi considerare i diametri degli alberi e i possibili disallineamenti in opera, così da sfruttare al meglio la capacità di compensazione del soffietto senza penalizzare la rigidità torsionale. Un margine di sicurezza adeguato, unito alla scelta tra soffietto corto o lungo e tra fori cilindrici o conici, aiuta a ottimizzare prestazioni, durata e facilità di montaggio all’interno degli ingombri disponibili.
Le aree di impiego tipiche includono servotrasmissioni, macchine utensili e tecnologia per banchi prova, dove ripetibilità e precisione di traiettoria sono determinanti. In questi contesti, uno smartflex correttamente dimensionato esalta la risposta agli impulsi di comando, stabilizza la qualità del processo e riduce gli interventi manutentivi.
Mayr® Antriebstechnik mette a disposizione un configuratore con disegni e file per la progettazione, oltre a un catalogo tecnico dettagliato: strumenti che, insieme alla consulenza applicativa, permettono di individuare rapidamente la versione più adatta e di ottenere un equilibrio virtuoso tra dinamica, affidabilità e semplicità d’uso.
